door

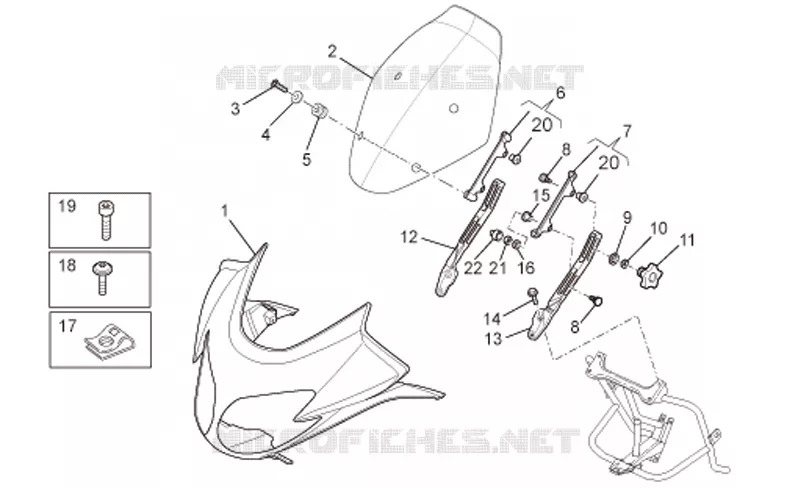

Front body I
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
1
Headlight windshield blank
97798000F2
608,08€ Stukprijs incl. btw
2
Windscreen
977118
611,04€ Stukprijs incl. btw
3
Screw M6x18
GU98257618
2,82€ Stukprijs incl. btw
4
Special washer nero
269787
17,88€ Stukprijs incl. btw
5
Rubber spacer
560173
5,77€ Stukprijs incl. btw
6
LH support
977584
46,20€ Stukprijs incl. btw
7
RH support
977583
43,80€ Stukprijs incl. btw
8
Special screw
977600
34,32€ Stukprijs incl. btw
9
Washer 8,4x18x2
GU95005310
Niet beschikbaar
10
Washer 8,4X13X0,8
GU14615901
4,48€ Stukprijs incl. btw
11
Knob
977681
17,54€ Stukprijs incl. btw
12
RH clamp
977596
52,20€ Stukprijs incl. btw
13
LH clamp
977597
52,20€ Stukprijs incl. btw
14
Screw w/ flange M6x16
AP8152278
3,74€ Stukprijs incl. btw
15
T bush 8,2x10,2x11,6
977698
16,51€ Stukprijs incl. btw
16
Washer 8,4x15
GU03270300
Niet beschikbaar
17
Clip M5
AP8102375
4,09€ Stukprijs incl. btw
18
Screw w/ flange M5x9
AP8152339
3,94€ Stukprijs incl. btw
19
Hex socket screw
GU98692216
4,44€ Stukprijs incl. btw
20
T bush 8,2x10,2x4
977699
18,29€ Stukprijs incl. btw
21
Nut M8
GU92640708
4,44€ Stukprijs incl. btw
22
Black plug
978170
4,15€ Stukprijs incl. btw

Op deze pagina vindt u het gedetailleerde schema Front body I MOTO GUZZI LAVERDA SCARABEO. Met deze explosietekening kunt u de verschillende onderdelen identificeren die u nodig hebt om uw machine te onderhouden en snel het bijbehorende originele MOTO GUZZI LAVERDA SCARABEO-artikelnummer terugvinden.


De schema's zijn niet bindend. Bij twijfel staan onze professionals voor u klaar om uw vragen te beantwoorden. Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de gewenste hoeveelheid bestelt. De weergegeven stukprijs is de prijs per referentie bij een hoeveelheid van 1.
