1
Cilinderinhoud
1100
2
Model
BREVA
3
Jaar
2005
4
Uitvoering
Breva V IE
5
Onderdelencatalogus
Throttle body
6

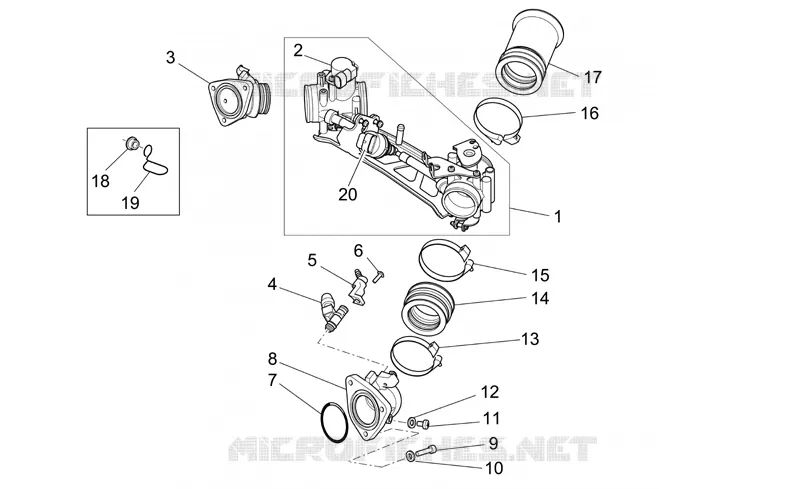

Explosietekening
Onderdelencatalogus
Clutch
door
Starter motor
Throttle body
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1
Throttle assy
GU05112530
Niet beschikbaar
2
Potentiometer
GU05112830
Niet beschikbaar
3
RH manifold
GU05115030
150,40€ Stukprijs incl. btw
4
Injector kit complete
GU05115730
Niet beschikbaar
5
Cap
GU32115610
15,76€ Stukprijs incl. btw
6
Screw w/ flange M5x16
AP8152298
5,33€ Stukprijs incl. btw
7
O-ring 46,04x3,53
GU90706461
12,85€ Stukprijs incl. btw
8
LH manifold
GU05115031
150,40€ Stukprijs incl. btw
9
Hex socket screw M6x25
GU98682325
3,07€ Stukprijs incl. btw
10
Washer 6,15x11x0,8
GU95008206
4,48€ Stukprijs incl. btw
11
Hex socket screw M6x20
GU98350310
3,07€ Stukprijs incl. btw
12
Washer 6,25x10x1,5
GU95100116
3,43€ Stukprijs incl. btw
13
Hose clamp 57x59,5x10
GU93305057
12,85€ Stukprijs incl. btw
14
Hose
GU01114390
29,83€ Stukprijs incl. btw
15
Hose clamp 61/65,5
GU93305061
12,13€ Stukprijs incl. btw
16
Hose clamp
GU93305058
12,85€ Stukprijs incl. btw
17
Intake hose
GU05114430
Niet beschikbaar
18
Spacer
GU31576183
10,03€ Stukprijs incl. btw
19
Cable-guide
AP8120428
29,35€ Stukprijs incl. btw
20
Min.regulation engine
GU05135830
Niet beschikbaar

Op deze pagina vindt u het gedetailleerde schema Throttle body MOTO GUZZI LAVERDA SCARABEO. Met deze explosietekening kunt u de verschillende onderdelen identificeren die u nodig hebt om uw machine te onderhouden en snel het bijbehorende originele MOTO GUZZI LAVERDA SCARABEO-artikelnummer terugvinden.


De schema's zijn niet bindend. Bij twijfel staan onze professionals voor u klaar om uw vragen te beantwoorden. Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de gewenste hoeveelheid bestelt. De weergegeven stukprijs is de prijs per referentie bij een hoeveelheid van 1.
